Течеискатель с функцией диагностирования запорной арматуры "Успех АТ-407НД" Арт. 00-00005123

Назначение течеискателя Успех АТ-407НД
Течеискатель с функцией диагностирования запорной арматуры Успех АТ-407НД предназначен для обнаружения мест разгерметизации подземных трубопроводов систем тепло-, водо-, газо-, нефтеснабжения на глубине до 3 м в канальной и бесканальной прокладке.
Поиск мест повреждения производится акустическим методом.
В состав течеискателя входит комплект ADM-227, состоящий из малогабаритного акустического датчика с магнитным основанием и удлинительного штыря.
Наличие малогабаритного датчика позволяет проводить работы по поиску утечек, контролю состояния и герметичности запорной арматуры, как на металлических, так и на пластиковых трубах малого диаметра. При нарушении уплотнения запорного элемента происходит утечка продукта (жидкости или газа). Характерные акустические шумы утечки улавливаются высококачественным микрофоном датчика ADM-227 и передаются в виде графических и цифровых показаний на приемник АП-027M.

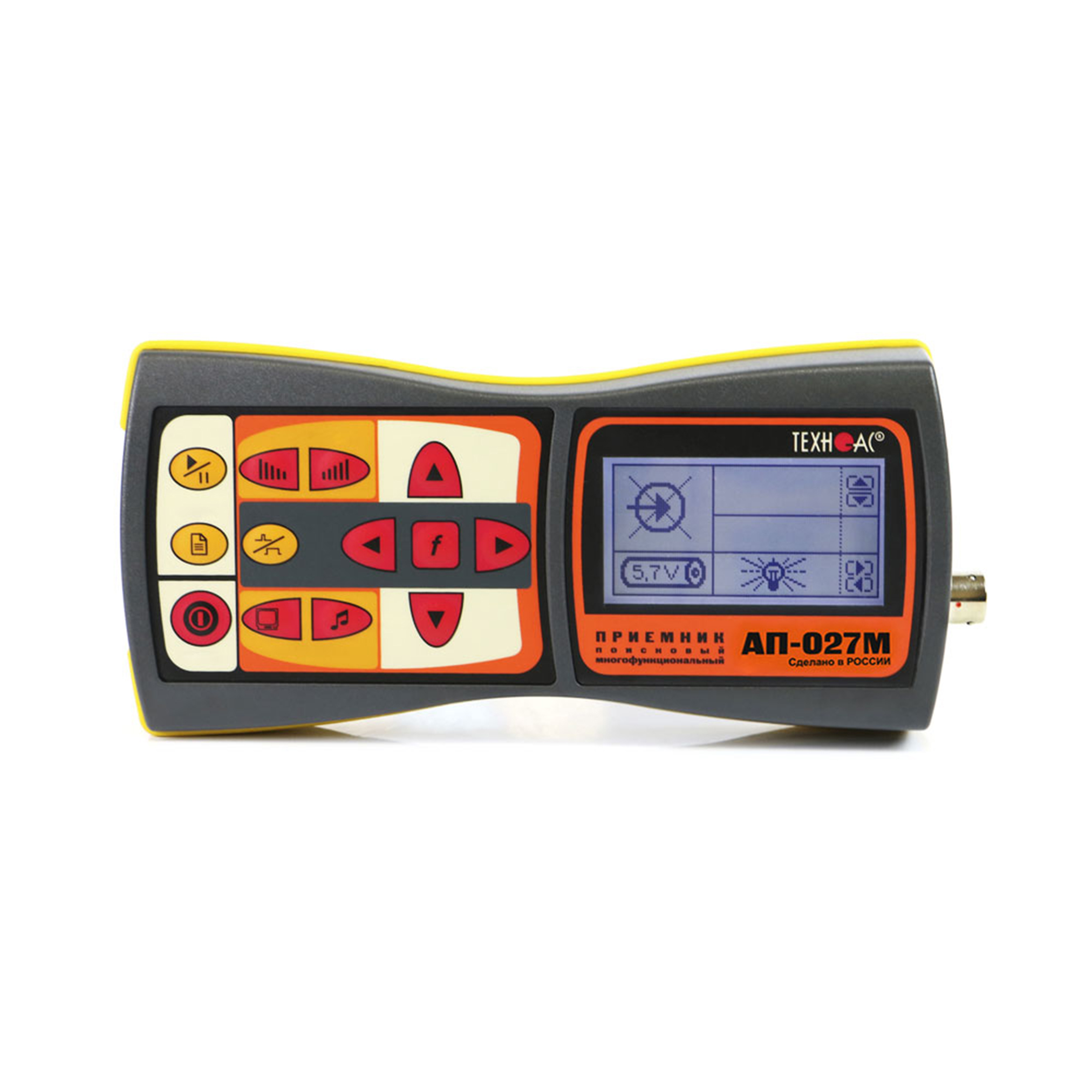

Особенности приемника АП-027М
Цифровой трассопоисковый приемник.
Большой ЖК дисплей с переключаемыми режимами работы и индикации.
Отображение частотного спектра входного сигнала.
Вывод звукового сигнала как на наушники оператора, так и на встроенный динамик.
Приемник является многофункциональным прибором и может работать с внешними датчиками различного типа: электромагнитными EMD-257 и MED-127, акустическими AD-327, AD-257 и ADM-227, датчиком контроля качества изоляции DKI-117M, датчиком-определителем дефектов коммуникаций DODK-117M, накладной рамкой NR-117М, клещами индукционными CI-110 (CI-105).
При работе с акустическим - диапазон частот 0.03...2.2 кГц с возможностью устранения звуковых частот, находящихся вне полосы, занимаемой звуком дефекта.
При работе с электромагнитным датчиком - широкий набор рабочих частот: 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц, «Широкая полоса» 50...8600 Гц, двухчастотные режимы 1024 Гц / 2048 Гц и 1024 Гц / 8192 Гц.
Класс защиты корпуса от внешних воздействий IP54.
Рекомендуемые области применения течеискателя Успех АТ-407НД
ЖКХ
Теплосети
Водоканал

Характеристики трассопоискового приемника АП-027М
Параметр    Электромагнитный трассо-дефектопоиск    Акустический трассо-дефектопоиск
Вид принимаемого сигнала    непрерывный / прерывистый    монотонный / импульсный
Частоты цифровой фильтрации    Центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц    Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц;
Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц
Двухчастотные режимы 1024 Гц + 2048 Гц, 1024 Гц + 8192 Гц
«Широкая полоса»    0,05…8,6 кГц    0,09…2,20 кГц / 0,03…0,50 кГц
Визуальная индикация    ЖКИ:
- символы и значения выбираемых режимов и параметров;
- анимированная шкала уровня входного сигнала;
- цифровое значение и анимированная шкала уровня выходного сигнала;
- график (движущаяся диаграмма) уровня выходного сигнала;
- частотный спектр выходного сигнала;
- цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация    Головные телефоны - натуральный широкополосный или отфильтрованный сигнал
Головные телефоны - синтезированный звук ЧМ    -
Встроенный излучатель - синтезированный звук ЧМ
Питание    напряжение 4…7 В:
- аккумуляторы «тип АА» 1,2 В 4 шт.
- щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.;
- внешний аккумулятор
Количество сохраняемых значений в памяти    30
Время непрерывной работы, не менее    20 часов
Диапазон эксплуатационных температур    -20…+50ºС
Класс защиты    IP54
Габаритные размеры    220x102x42 мм
Масса    0,46 кг

Характеристики акустического датчика AD-257
Параметр    Значение
Габаритные размеры прибора, не более, мм    60х130
Масса, не более, кг    0,95
Характеристики акустического датчика ADM-227
Параметр    Значение
Масса датчика, кг    0,225±0,02
Масса штыря, кг    0,115±0,02
Габаритные размеры датчика, мм (без соединительного провода)    105(+2)x31(+1)
Габаритные размеры штыря, мм    190(+2)x29(+1)

Комплектация течеискателя Успех АТ-407НД
№    Наименование    Количество
1    Трассопоисковый приемник АП-027M    1 шт.
2    Комплект акустического датчика AD-257    1 шт.
3    Комплект акустического малогабаритного датчика ADM-227    1 шт.
4    Головные телефоны    1 шт.
5    Держатель для приемника АП-027.00.010    1 шт.
6    Батарейки для приемника (AA)    4 шт.
7    Крестовая отвертка    1 шт.
8    Кабель для подключения внешнего аккумулятора AP027.02.030    1 шт.
9    Сумка для комплекта (чехол 53207)    1 шт.
10    Руководство по эксплуатации    2 шт.
11    Паспорт    1 шт.
Дополнительная комплектация течеискателя Успех АТ-407НД
№    Наименование
1    Комплект аккумуляторов и зарядное устройство для приемника АП-027M
